【行业方案】信可达 光伏逆变器 优选器件方案

作者:广东信可达工业科技有限公司 浏览: 发表时间:2023-03-01 17:04:00
 企业简介
广东信可达工业科技有限公司,成立于2013年,广东省科学院持股企业、国家高新技术企业、科技型中小企业。致力于芯片推广及产品开发,通过专业的技术服务,丰富优质的产品线,努力为客户降低试错成本、提升效益和成本优化!


我们携手众多优质国产芯片品牌,聚焦新能源、工业控制、电动汽车、电力等领域,产品涵盖:MCU、模拟芯片、存储芯片、功率器件、碳化硅等,并在变频控制、电磁抗干扰等应用领域有较深的技术沉淀。

信可达光伏逆变器优选器件方案

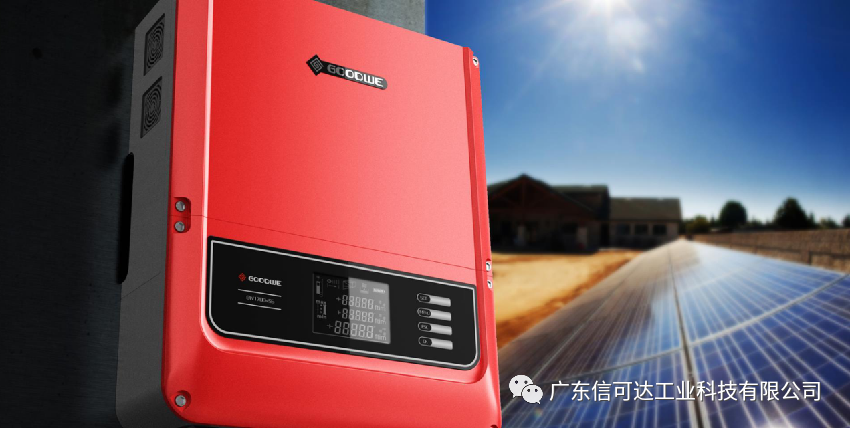

光伏逆变器(PV inverter或solar inverter)可以将光伏(PV)太阳能板产生的可变直流电压转换为市电频率交流电(AC)的逆变器,可以反馈回商用输电系统,或是供离网的电网使用。

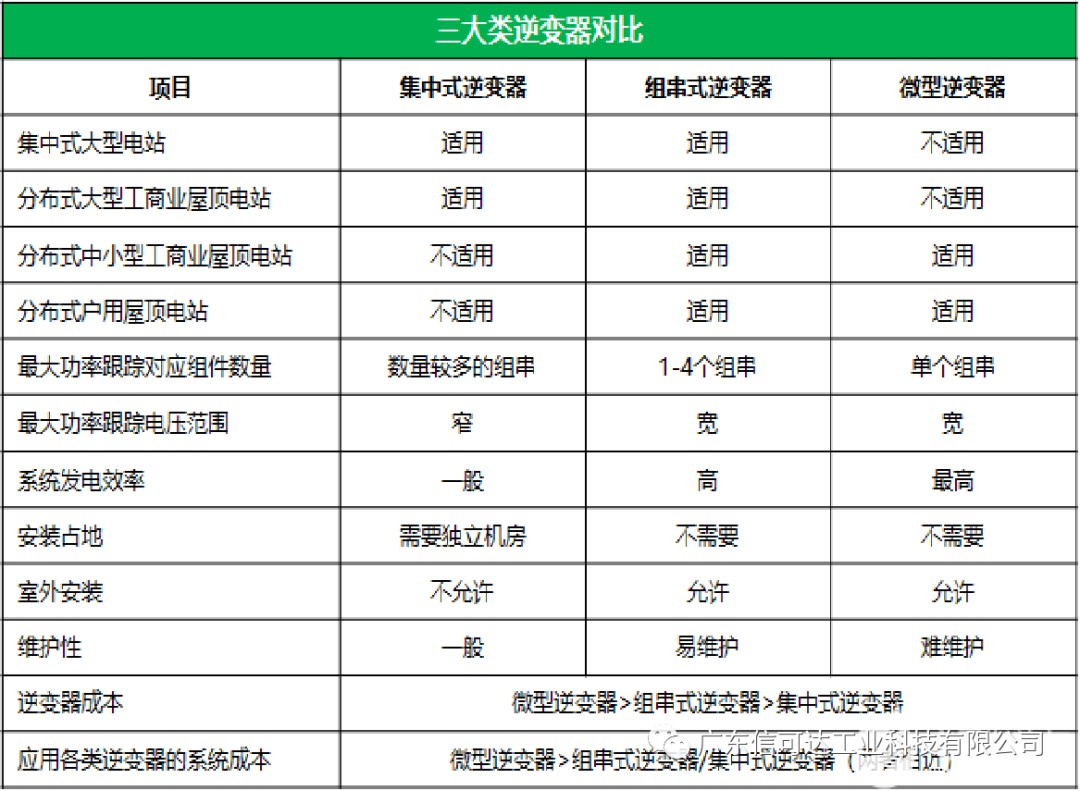

       一般将其分为三类:集中式逆变器、组串式逆变器和微型逆变器。我们这边主要关注组串式光伏逆变器和微逆为主,集中式功率较大,都是采用模组化设计。

集中式逆变器

      集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端,一般功率大的使用三相的IGBT功率模块,功率较小的使用场效应晶体管,同时使用DSP转换控制器来改善所产出电能的质量,使它非常接近于正弦波电流,一般用于大于10KW的大型光伏发电站系统中,如大型厂房、荒漠电站、地面电站等。系统总功率大,一般是兆瓦级以上。

主要优势:逆变器数量少,便于管理,可靠性高,电能质量高,功率密度大,成本低;

主要缺点:直流汇流箱故障率较高,影响整个系统;MPPT电压范围窄,在阴雨天、雾气多的部区发电时间短。

组串式逆变器

组串逆变器是基于模块化概念基础上的,每个光伏组串(1-5kW)通过一个逆变器,在直流端具有最大功率峰值跟踪,在交流端并联并网,已成为现在国际市场上最流行的逆变器。主要用于中小型屋顶光伏发电系统,小型地面电站。

主要优势:不受组串间模块差异,和阴影遮挡的影响,最大程度增加了发电量;电压范围宽,组件配置灵活,在阴雨天、雾气多的部区发电时间长;体积小、重量轻,搬运安装方便。

主要缺点:电子元器件较多,功率器件和信号电路在同一块板上,设计和制造的难度大;不带隔离变压器设计,电气安全性稍差,不适合薄膜组件负极接地系统,直流分量大,对电网影响大;逆变器数量多,系统监控难度大。

 微型逆变器

      微型逆变器能够在面板级实现最大功率点跟踪,拥有超越中央逆变器的优势。这样可以通过对各模块的输出功率进行优化,使得整体的输出功率最大化。

主要优点:当一个甚至多个模块出现故障时,系统仍可继续向电网提供电能,可用性高;配置灵活,在家用市场可以按照用户财力,安装光伏电池大小;有效降低局部遮档造成的阴影对输出功率的影响;无高压电、更安全,安装简单,更快捷,维护安装成本低廉,对安装服务商依赖性减少;

主要缺点:微型逆变器的应用场合一般适合屋顶家用,应用受到限制;微型逆变器成本相对集中式逆变器和组串式逆变器都更高。

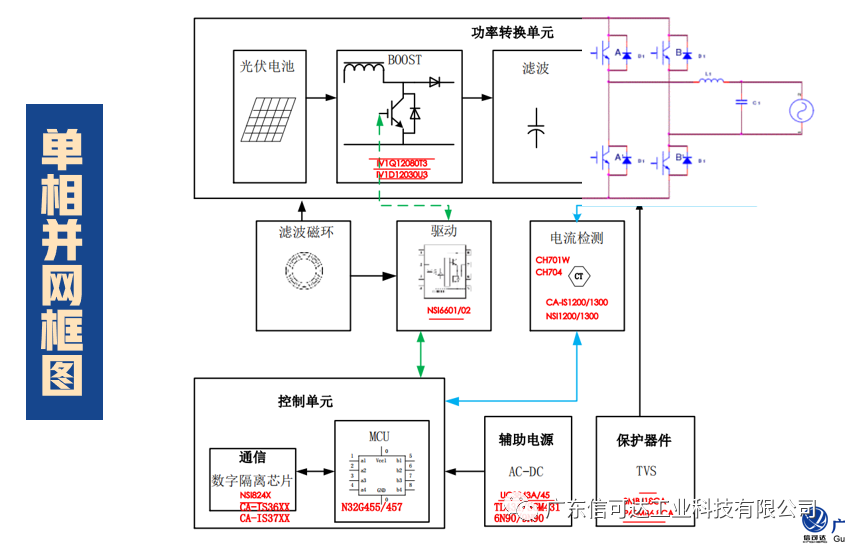

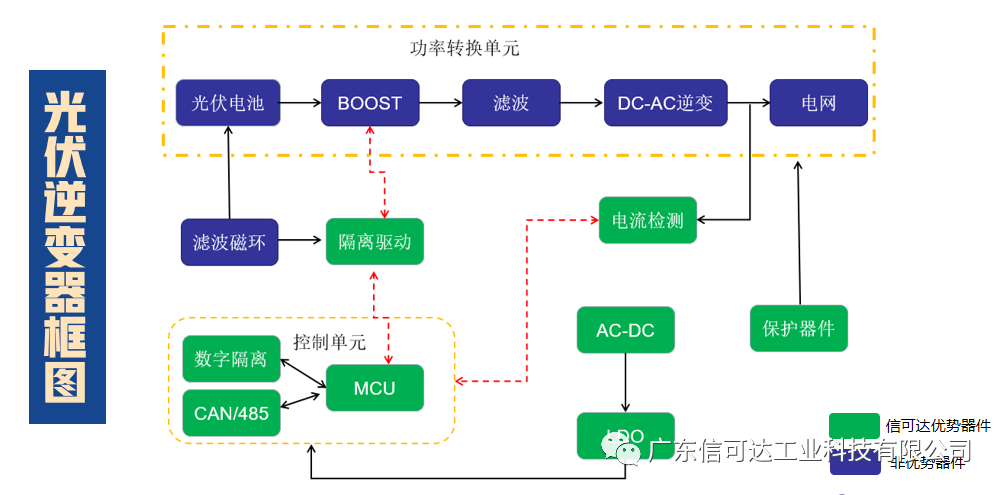

  信可达光伏逆变器件框图

针对不同的逆变器品类,我们设计了逆变器方案框图

单相并网逆变功率段0.7-10KW

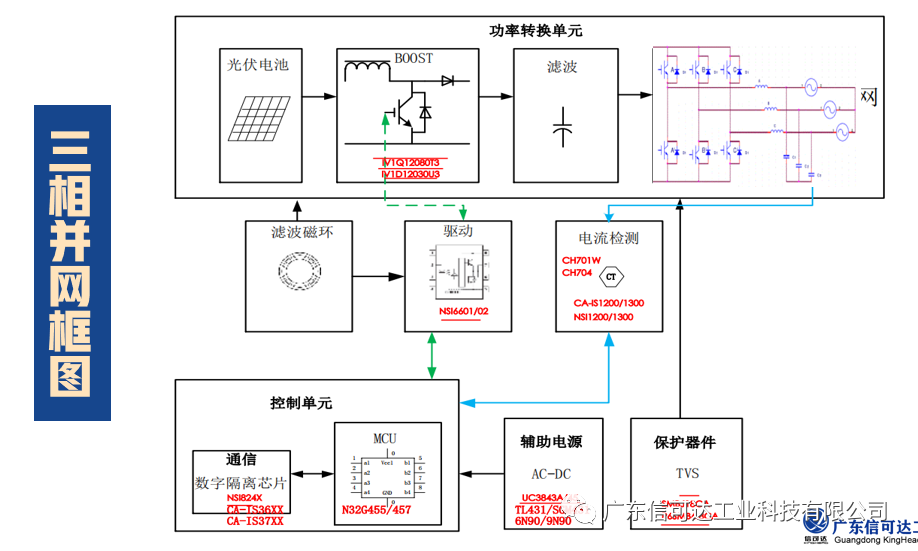

三相并网逆变功率段分为大三相和小三相,小三相功率段5-25KW;大三相功率段30-230KW。

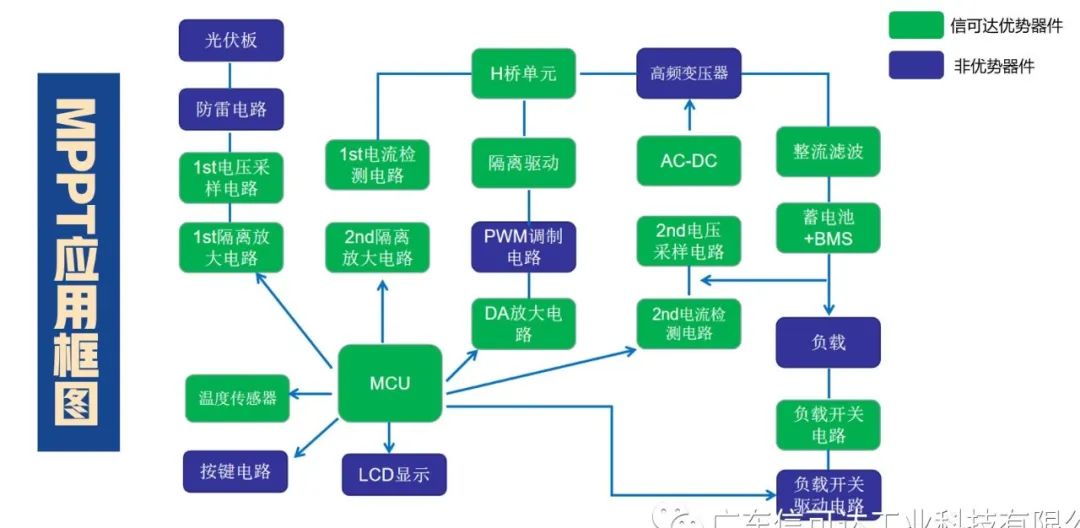

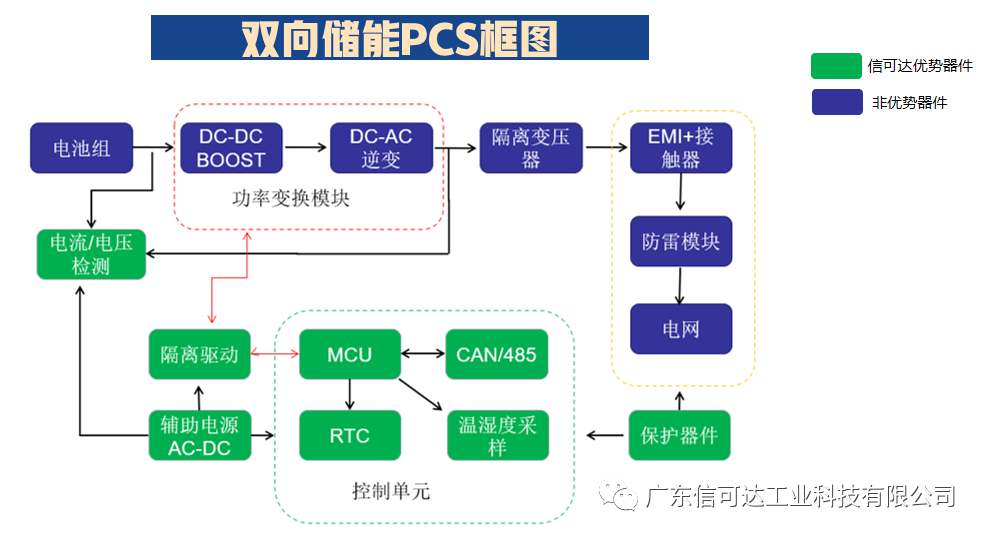

  信可达光伏逆变器件方案图

下图中绿色部分是我们可以提供的器件,有MCU、AC-DC、隔离放大电路、温度传感器、BMS管理系统器件、隔离驱动、电流检测、DA放大电路、电压采样、整流滤波、碳化硅器件等。

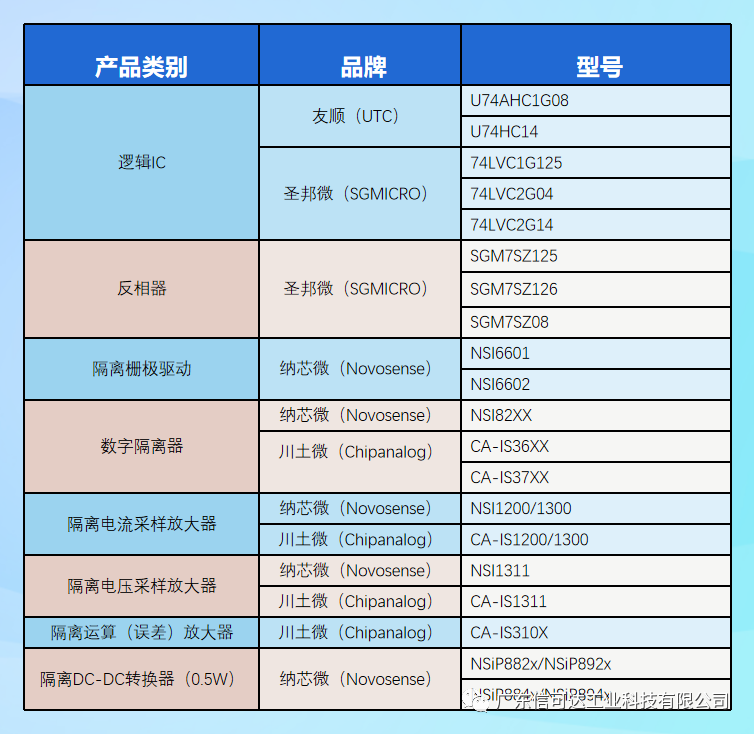

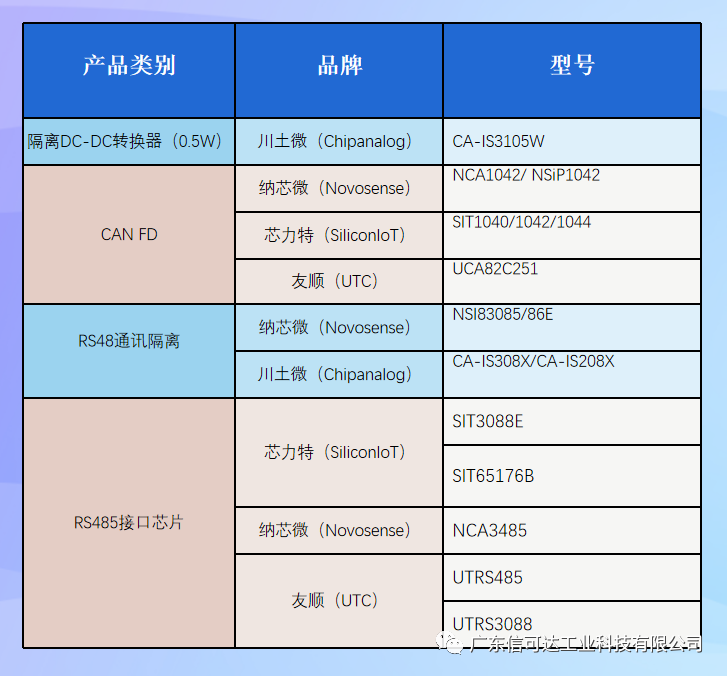

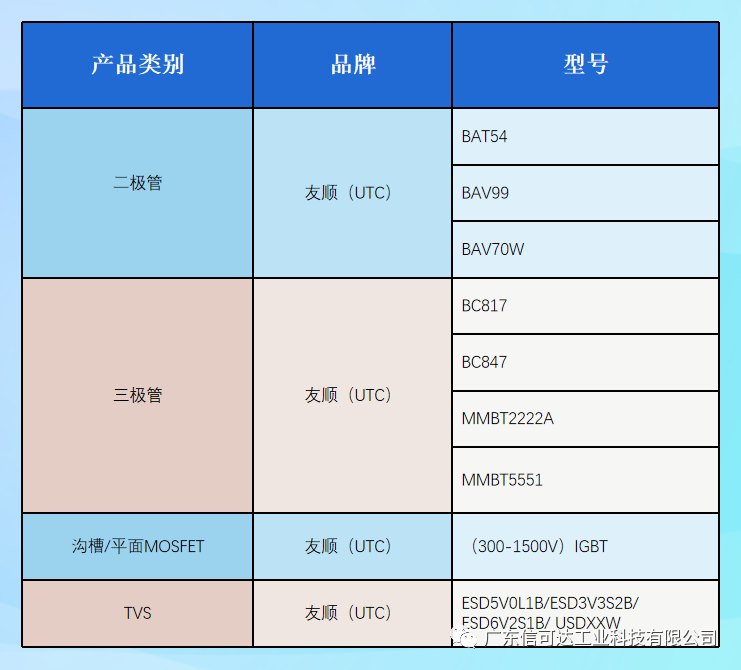

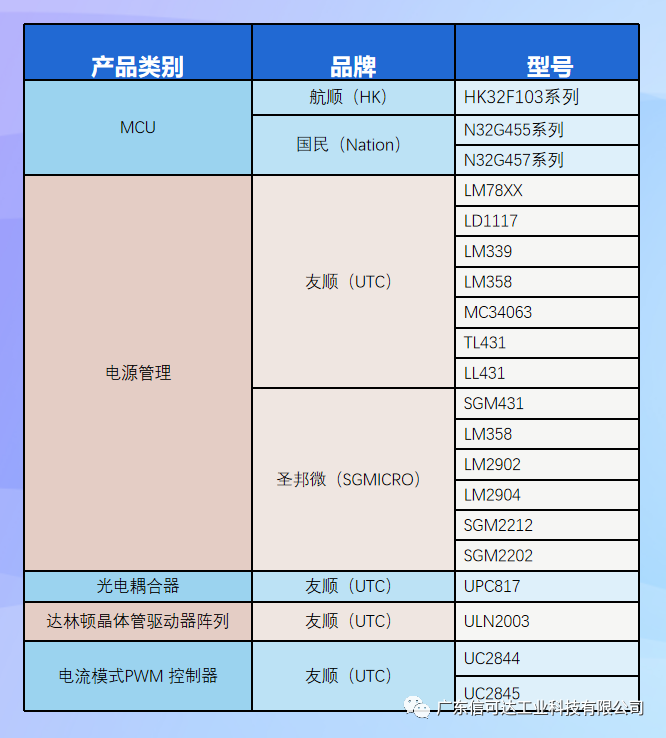

  信可达光伏逆变器件品牌型号推荐

可推荐品牌有:航顺、国民技术、友顺、圣邦微、川土微、纳芯微、芯洲科技、泰科天润、瞻芯电子等。此外我们还有优势渠道TDK、东芝等。

  样板客户


广东信可达工业科技有限公司,代理多个国产品牌线,同时兼有东芝等进口品牌合作,在电力、新能源、电机、光伏逆变器、储能、智能安防等方面特有优势,欢迎咨询。

扫码解锁更多精彩内幕

广东信可达工业科技有限公司

电话: 13727880655  13543032480

地址:珠海市金湾区金荷路568号广科双创产业园3-4楼

网址:www.kinghead2013.com
